【驱动学习】0-开发相关API整理

文章目录
  1. 1. 链表
  2. 2. 安装卸载相关
    1. 2.1. WdfDriverCreate
    2. 2.2. WdfDeviceCreate
  3. 3. 实用函数
    1. 3.1. 绕过签名检查
  4. 4. 内存相关
    1. 4.1. 申请内存 ExAllocatePool
    2. 4.2. 填充内存 RtlZeroMemory
    3. 4.3. 拷贝内存 RtlCopyMemory
    4. 4.4. 释放内存 ExFreePool
  5. 5. 进程相关
  6. 6. 宏
    1. 6.1. alloc_text
      1. 6.1.1. 📌 代码解析
      2. 6.1.2. 1. #ifdef ALLOC_PRAGMA
      3. 6.1.3. 2. alloc_text
        1. 6.1.3.1. PAGE 段
        2. 6.1.3.2. INIT 段
      4. 6.1.4. 对比
    2. 6.2. 🛠 开发建议

概述：驱动开发过程中，相关 API 的学习整理

本文部分内容由 AI 生成，经人工修订。

[toc]

链表

定义链表结构体

1
2
3
4
5
6
7
typedef struct
{
	DWORD Pid;
	UCHAR ProcessName[2048];
	DWORD Handle;
	LIST_ENTRY ListEntry;
} ProcessList;

初始化 InitializeListHead

1
2
3
4
LIST_ENTRY linkListHead;

// 初始化链表头部
InitializeListHead(&linkListHead);

插入链表 InsertTailList

1
2
3
pData = (ProcessList*)ExAllocatePool(PagedPool, sizeof(ProcessList));

InsertTailList(&linkListHead, &pData->ListEntry);

判断是否为空 IsListEmpty

1
2
3
4
if(!IsListEmpty(&linkListHead))
{
    DbgPrint("Empty");
}

移除链表 RemoveHeadList

1
LIST_ENTRY* pEntry = RemoveHeadList(&linkListHead);

获取链表当中的结构

1
2
pData = CONTAINING_RECORD(pEntry, ProcessList, ListEntry);
DbgPrint("Pid[%d], ProcessName[%s], Handle[0x%x] \n", pData->Pid, pData->ProcessName, pData->Handle);

安装卸载相关

WdfDriverCreate

WdfDriverCreate 是 Windows Driver Frameworks (WDF) 中用于创建驱动程序的函数。它用于初始化驱动程序，并将其与 Windows 操作系统进行集成。

WdfDriverCreate 函数需要填写一个 WDFDRIVER 结构体来定义驱动程序的属性和行为。以下是一些常见的参数：

  • DriverName: 驱动程序的名称，用于在调试和日志记录中标识驱动程序。
  • DriverVersion: 驱动程序的版本号，用于标识驱动程序的版本。
  • DeviceAddVersion: 用于添加新设备的 WDF 函数版本。
  • DriverUnload: 驱动程序卸载时的回调函数，用于清理资源并执行其他必要的操作。
  • DispatchTable: 一个包含驱动程序处理 IRP 请求的回调函数的表。
  • RegistryPath: 驱动程序在注册表中的路径，用于存储配置信息和设置。

WdfDeviceCreate

WdfDeviceCreate 是 Windows Driver Frameworks (WDF) 中的一个函数，用于创建设备对象并初始化与设备相关的数据结构。它是 WDF 中非常重要和常用的函数之一。

WdfDeviceCreate 函数需要填写一个 WDFDEVICE_INIT 结构体来定义设备的属性和行为。以下是一些常见的参数：

  • Driver: 指向驱动程序的指针，用于关联设备和驱动程序。

  • DeviceAttributes: 指向调用方分配的 WDF_OBJECT_ATTRIBUTES 结构的指针，该结构包含新设备的属性。

  • StackSize: 设备的堆栈大小，用于定义设备对象的执行环境。

  • DeviceInit: 指向 WDFDEVICE_INIT 结构的指针的地址，用于初始化设备的状态和行为。

在调用 WdfDeviceCreate 之后，WDF 将使用提供的参数来创建并初始化一个设备对象。然后，设备可以使用 WDF 提供的其他函数来管理设备的状态、处理请求以及与其他设备或驱动程序进行交互。

需要注意的是，WdfDeviceCreate 是一个高级别的函数，通常用于创建完整的设备对象。对于较简单的设备或需要更精细控制的情况，可能需要使用其他 WDF 函数来手动创建和配置设备对象。同时，在使用 WdfDeviceCreate 和其他 WDF 函数时，应注意遵循正确的使用方法和规范，以避免产生潜在的问题和风险。

实用函数

绕过签名检查

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
// 绕过签名检查
BOOLEAN BypassCheckSign(PDRIVER_OBJECT pDriverObject)
{
#ifdef _WIN64
	typedef struct _KLDR_DATA_TABLE_ENTRY
	{
		LIST_ENTRY listEntry;
		ULONG64 __Undefined1;
		ULONG64 __Undefined2;
		ULONG64 __Undefined3;
		ULONG64 NonPagedDebugInfo;
		ULONG64 DllBase;
		ULONG64 EntryPoint;
		ULONG SizeOfImage;
		UNICODE_STRING path;
		UNICODE_STRING name;
		ULONG   Flags;
		USHORT  LoadCount;
		USHORT  __Undefined5;
		ULONG64 __Undefined6;
		ULONG   CheckSum;
		ULONG   __padding1;
		ULONG   TimeDateStamp;
		ULONG   __padding2;
	} KLDR_DATA_TABLE_ENTRY, * PKLDR_DATA_TABLE_ENTRY;
#else
	typedef struct _KLDR_DATA_TABLE_ENTRY
	{
		LIST_ENTRY listEntry;
		ULONG unknown1;
		ULONG unknown2;
		ULONG unknown3;
		ULONG unknown4;
		ULONG unknown5;
		ULONG unknown6;
		ULONG unknown7;
		UNICODE_STRING path;
		UNICODE_STRING name;
		ULONG   Flags;
	} KLDR_DATA_TABLE_ENTRY, * PKLDR_DATA_TABLE_ENTRY;
#endif

	PKLDR_DATA_TABLE_ENTRY pLdrData = (PKLDR_DATA_TABLE_ENTRY)pDriverObject->DriverSection;
	pLdrData->Flags = pLdrData->Flags | 0x20;

	return TRUE;
}

如何使用

1
2
3
4
5
6
7
8
9
10
11
// 驱动入口地址
NTSTATUS DriverEntry(IN PDRIVER_OBJECT Driver, PUNICODE_STRING RegistryPath)
{
	if (BypassCheckSign(Driver))
		DbgPrint("Bypass Sign Success.");

	DbgPrint("Driver loaded. \n");

	Driver->DriverUnload = UnDriver;
	return STATUS_SUCCESS;
}

内存相关

申请内存 ExAllocatePool

申请内存使用 ExAllocatePool 、ExAllocatePoolWithTag、ExAllocatePool2 接口

原型

1
2
3
4
PVOID ExAllocatePool(
  IN POOL_TYPE PoolType,
  IN SIZE_T NumberOfBytes
);
  • PoolType：指定内存池的类型，可以是 NonPagedPool（非分页内存池）或 PagedPool（分页内存池）等。
  • NumberOfBytes：指定要分配的内存大小，最好是 4 的倍数。
  • 返回值：返回分配的内存地址，一定是内核模式地址。如果返回 NULL，则代表分配失败。

ExAllocatePool 与 ExAllocatePool2/ExAllocatePool3

从 Windows 10 版本 2004 开始，推荐使用 ExAllocatePool2 和 ExAllocatePool3 来替代 ExAllocatePool。新的 API 默认会将分配的内存初始化为零，有助于避免内存泄漏相关的 bug。

示例代码

1
2
3
4
5
6
PVOID Allocation = ExAllocatePool(PagedPool, 100);
if (Allocation == NULL) {
    // 处理内存分配失败的情况
} else {
    // 使用分配的内存
}

在新的驱动中，应该使用 ExAllocatePool2 接口

1
2
3
4
5
6
PVOID Allocation = ExAllocatePool2(POOL_FLAG_PAGED, 100, 'abcd');
if (Allocation == NULL) {
    // 处理内存分配失败的情况
} else {
    // 使用分配的内存
}

填充内存 RtlZeroMemory

1
2
3
// 分配内核堆空间
pData = (ProcessList*)ExAllocatePool(PagedPool, sizeof(ProcessList));
RtlZeroMemory(pData, sizeof(ProcessList));

拷贝内存 RtlCopyMemory

1
2
3
4
// 设置变量
pData->Pid = (DWORD)PsGetProcessId(eproc);
RtlCopyMemory(pData->ProcessName, PsGetProcessImageFileName(eproc), strlen(PsGetProcessImageFileName(eproc)));
pData->Handle = (DWORD)PsGetProcessInheritedFromUniqueProcessId(eproc);

释放内存 ExFreePool

1
ExFreePool(pData);

进程相关

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
#include <windef.h>

// 函数返回给定进程的进程环境块（Process Environment Block，PEB）的指针
extern PVOID PsGetProcessPeb(_In_ PEPROCESS Process);

// 此函数通过给定的进程 ID 查找对应的进程，并将进程的 EPROCESS 结构指针存储在提供的指针变量中。
NTKERNELAPI NTSTATUS PsLookupProcessByProcessId(HANDLE ProcessId, PEPROCESS* Process);

// 此函数返回给定进程的 Wow64 进程环境的指针。Wow64 进程环境是用于在 64 位 Windows 上运行 32 位应用程序的兼容性层。
extern NTKERNELAPI PVOID PsGetProcessWow64Process(_In_ PEPROCESS Process);

// 此函数返回给定进程的映像文件名，即执行该进程的可执行文件的名称。
extern NTKERNELAPI UCHAR* PsGetProcessImageFileName(IN PEPROCESS Process);

//  此函数返回给定进程所继承的唯一进程 ID, 即父进程 ID。
extern NTKERNELAPI HANDLE PsGetProcessInheritedFromUniqueProcessId(IN PEPROCESS Process);

宏

alloc_text

这段代码是 Windows 内核驱动开发（特别是使用 WDF — Windows Driver Framework，如 KMDF 或 UMDF）中常见的 内存分页控制指令，用于指定函数应被放置在可分页内存（PAGE 段）还是非分页内存（INIT 或默认代码段）中。

📌 代码解析

1
2
3
4
#ifdef ALLOC_PRAGMA
#pragma alloc_text (PAGE, EchoDeviceCreate)
#pragma alloc_text (PAGE, EchoEvtDeviceSelfManagedIoSuspend)
#endif

1. #ifdef ALLOC_PRAGMA

  • 这是一个 条件编译宏。
  • ALLOC_PRAGMA 通常由驱动项目在需要显式控制函数内存属性时定义（例如在源文件开头或通过编译器选项）。
  • 如果未定义 ALLOC_PRAGMA，这些 #pragma 指令将被忽略，函数按编译器默认方式分配（通常是可分页的，但不保证）。

💡 为什么用条件编译？
有些构建环境（如静态分析、特定平台）可能不支持 #pragma alloc_text，或开发者希望在调试/发布版本中灵活控制。通过宏开关，可以统一管理。

2. alloc_text

PAGE 段

#pragma alloc_text(PAGE, FunctionName):

  • 这是 Microsoft 编译器（MSVC）特有的 pragma 指令。
  • 作用：将指定函数的代码放入名为 PAGE 的内存段中。
  • PAGE 段 = 可分页内存（Paged Memory）：
    • 系统内存紧张时，该段代码可被换出到磁盘（pagefile.sys）。
    • 只能在 IRQL <= APC_LEVEL（通常是 PASSIVE_LEVEL）时调用。
    • 适用于 不会在高 IRQL（如 DISPATCH_LEVEL）或 DPC/ISR 中执行的函数。

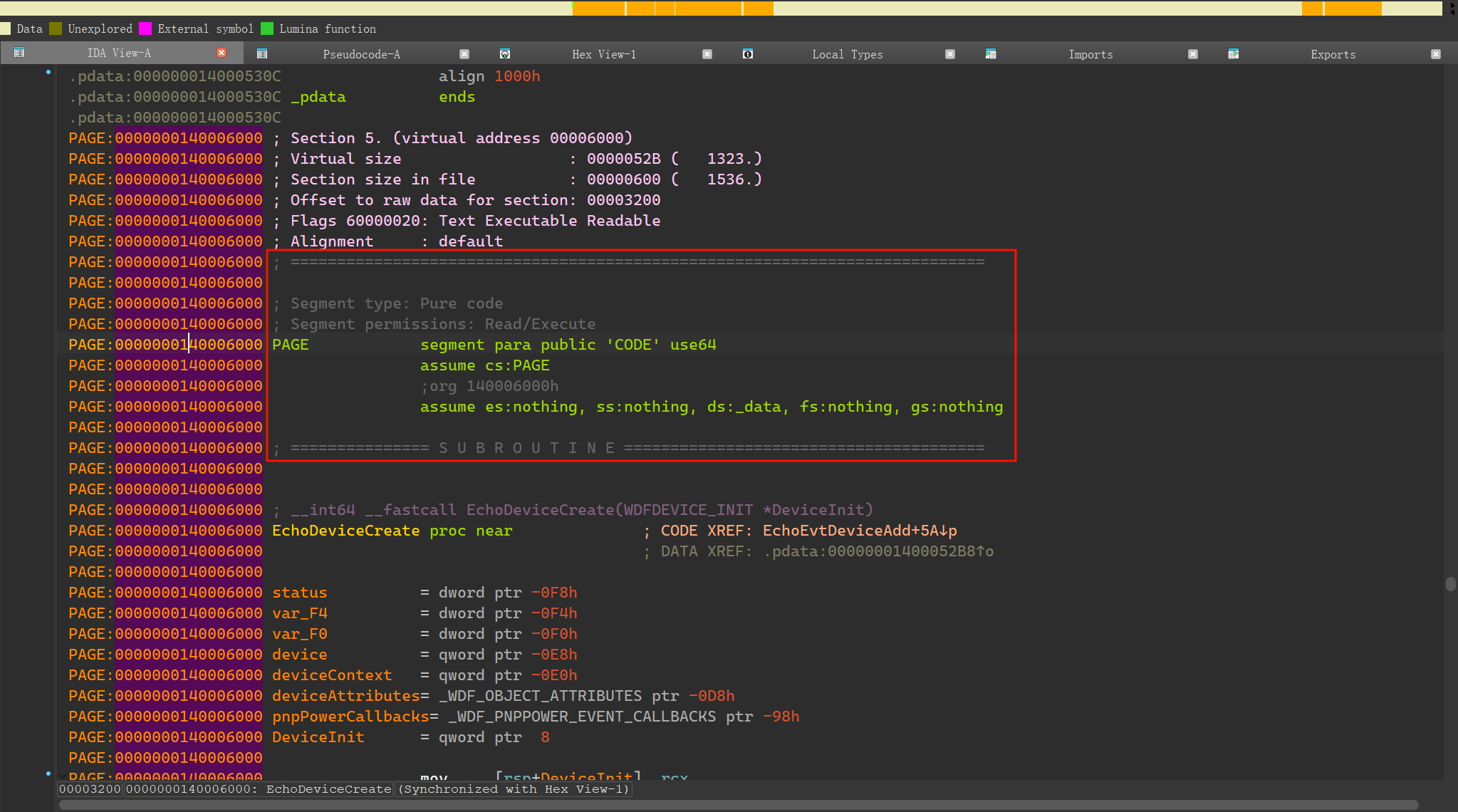

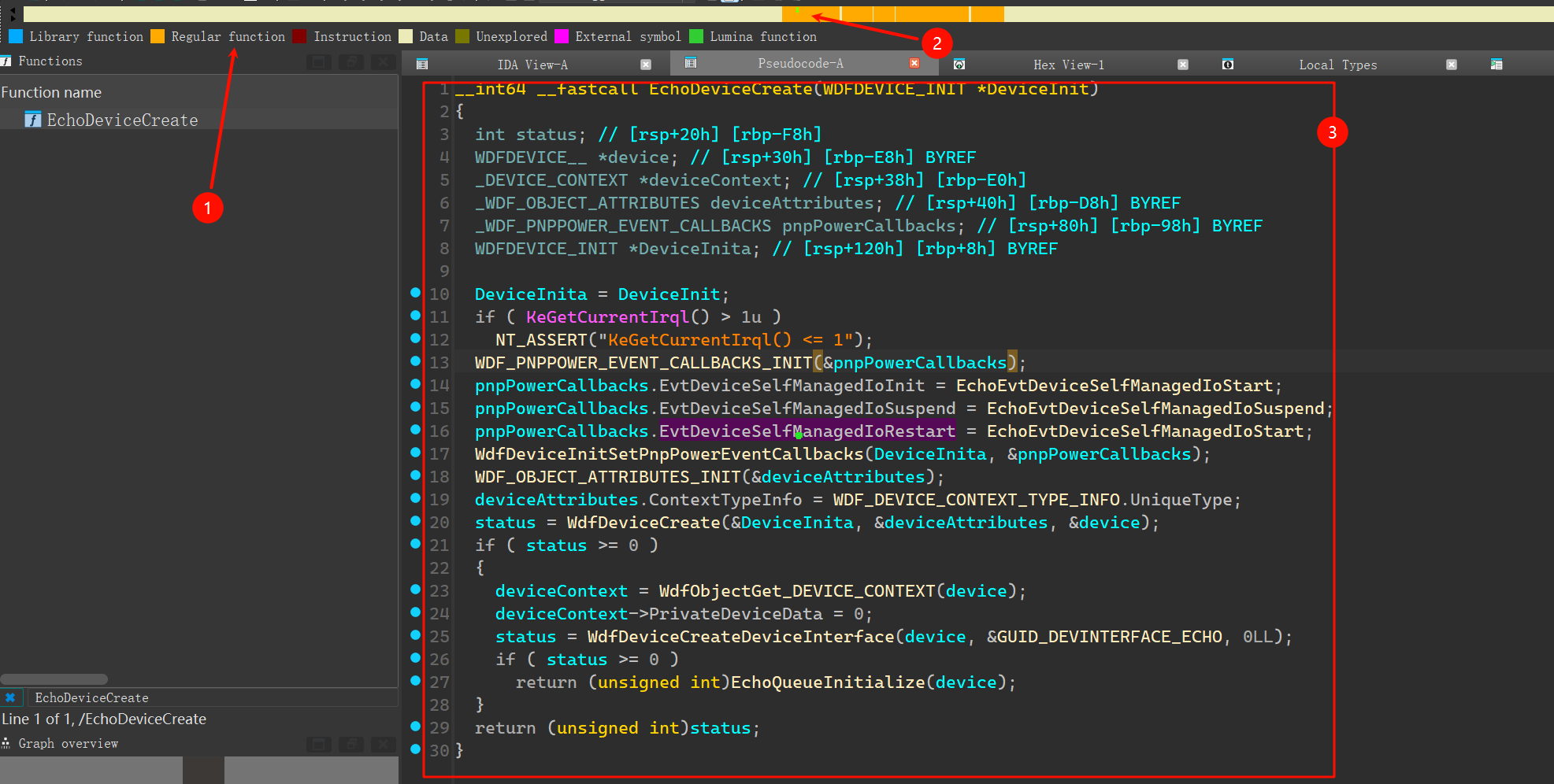

编译后的可行文件逆向结果如下所示，可见 EchoDeviceCreate 函数是直接保存在普通函数区的，并且该函数所使用的字符串等都会被编译到当前页：

INIT 段

#pragma alloc_text(INIT, DriverEntry):

  • INIT 段 = 可分页且可丢弃（Discardable）
  • 驱动加载完成后（即 DriverEntry 执行完毕），操作系统会 自动释放整个 INIT 段，回收物理内存。
  • 只能在 IRQL = PASSIVE_LEVEL 调用（DriverEntry 正是在此 IRQL 下执行）。
  • 适用场景：仅在驱动加载阶段运行一次的初始化代码。

💡 为什么放这里？

  • DriverEntry 是驱动入口点，只在驱动加载时调用一次。
  • 放入 INIT 可减少驱动常驻内存占用，符合 Windows 驱动最佳实践。

⚠️ 错误示例：如果某个 INIT 段函数在驱动加载后被再次调用，会导致 Page Fault / BugCheck（蓝屏）！

对比

内存段 是否可分页 安全调用 IRQL 典型用途
PAGE ✅ 是 ≤ APC_LEVEL（通常 PASSIVE_LEVEL） 设备创建、初始化、清理、IOCTL 处理等
（默认 / 无标记） ❌ 否（非分页） ≤ DISPATCH_LEVEL DPC、中断处理、CompletionRoutine 等
INIT ✅ 是（且驱动加载后可释放） ≤ APC_LEVEL DriverEntry、AddDevice 等仅在加载时运行的函数

⚠️ 错误示例：若将 DPC 回调函数放在 PAGE 段，在内存分页时触发 DPC 会导致 BugCheck（蓝屏），因为系统无法在高 IRQL 访问分页内存。

🛠 开发建议

  1. 始终确认函数调用上下文的 IRQL
    使用 Static Driver Verifier (SDV) 或 Code Analysis 检查 IRQL 与内存段匹配性。
  2. 不要将 PAGE 函数用于以下场景：
    • DPC / Timer callbacks
    • Interrupt Service Routines (ISR)
    • Completion routines（除非明确在 PASSIVE_LEVEL）
    • Any code path called at IRQL ≥ DISPATCH_LEVEL
  3. INIT 函数必须满足：
    • 仅在驱动加载期间调用
    • 不被任何非-INIT 函数引用（否则链接器可能报错或导致运行时崩溃）
  4. 现代 WDF 驱动中：
    • 大多数事件回调（EvtDeviceAdd, EvtIoRead, EvtDeviceD0Entry 等）默认可安全放入 PAGE。
    • 只有涉及硬件中断、DPC、自旋锁保护的代码才需放在非分页段（默认段）。
