【网络编程】获取网络连接状态

6分钟阅读

概述：获取网络连接状态调用接口分析

环境状况描述：windows 10 x 64

使用 COM 对象查看网络连接状态

// INetworkListManager.cpp : This file contains the 'main' function. Program execution begins and ends there.
//

#include <iostream>
#include <windows.h>
#include <netlistmgr.h>

#pragma comment(lib, "ole32.lib")


static INetworkListManager* getNetworkList(IUnknown** ppUnknown)
{
	const GUID CLSID_NetworkListManagerXp = { 0xdcb00c01, 0x570f, 0x4a9b, { 0x8d, 0x69, 0x19, 0x9f, 0xdb, 0xa5, 0x72, 0x3b } };
	const IID IID_INetworkListManagerXp = { 0xdcb00000, 0x570f, 0x4a9b, { 0x8d, 0x69, 0x19, 0x9f, 0xdb, 0xa5, 0x72, 0x3b } };

	BOOL bOnline = TRUE;
	HRESULT hresult = CoCreateInstance(CLSID_NetworkListManagerXp, NULL, CLSCTX_ALL, IID_IUnknown, (void**)ppUnknown);
	if (!(SUCCEEDED(hresult)))
		return nullptr;

	INetworkListManager* pNetworkListManager = NULL;
	if (*ppUnknown)
		hresult = (*ppUnknown)->QueryInterface(IID_INetworkListManagerXp, (void**)&pNetworkListManager);

	if (SUCCEEDED(hresult))
		return pNetworkListManager;

	return nullptr;
}

static BOOL checkIsNetwork(INetworkListManager* pNetworkListManager)
{
	static DWORD s_lastCheck = 0;
	DWORD lastCheck = ::GetTickCount();
	if (lastCheck - s_lastCheck < 15000)
		return -1;
	s_lastCheck = lastCheck;

	if (!pNetworkListManager)
		return -1;

	HRESULT hresult = E_FAIL;
	BOOL isOnline = FALSE;
	VARIANT_BOOL isConnect = VARIANT_FALSE;
	if (pNetworkListManager)
		hresult = pNetworkListManager->get_IsConnectedToInternet(&isConnect);
	if (SUCCEEDED(hresult))
		isOnline = (isConnect == VARIANT_TRUE) ? TRUE : FALSE;

	return isOnline;
}

int main()
{
	CoInitialize(NULL);

	// system("pause");

#if 1
	VARIANT_BOOL bIsConnected;
	INetworkListManager *pNetworkListManager = NULL;
	HRESULT hr = CoCreateInstance(CLSID_NetworkListManager, NULL,
		CLSCTX_ALL, IID_INetworkListManager,
		(LPVOID *)&pNetworkListManager);
	hr = pNetworkListManager->get_IsConnectedToInternet(&bIsConnected);
	std::cout << "IsConnected:" << bIsConnected << std::endl;
#endif

#if 0
	IUnknown* pUnknown = nullptr;
	static INetworkListManager* pNetworkListManager1 = nullptr;
	if (!pNetworkListManager1)
		pNetworkListManager1 = getNetworkList(&pUnknown);
	BOOL checkNetwork = checkIsNetwork(pNetworkListManager1);

	std::cout << "IsConnected:" << checkNetwork << std::endl;
#endif

	system("pause");
}

调用分析

结论：调用的接口为 get_IsConnectedToInternet，此接口为 RPC 客户端接口，调用时通过 RPC 远程调用服务端的接口。

分析过程：调用时可以看到会进入 netprofm 中的 CPubINetworkListManager::get_IsConnectedToInternet 接口，又在该接口当中创建了 COM 对象通过 RPC 远程调用到服务端的 RPC 接口。

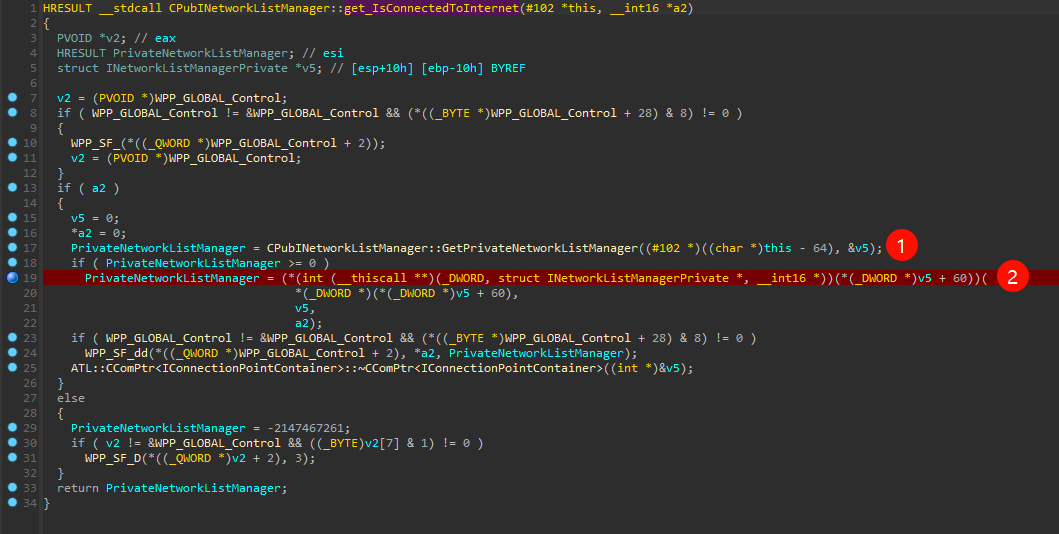

get_IsConnectedToInternet

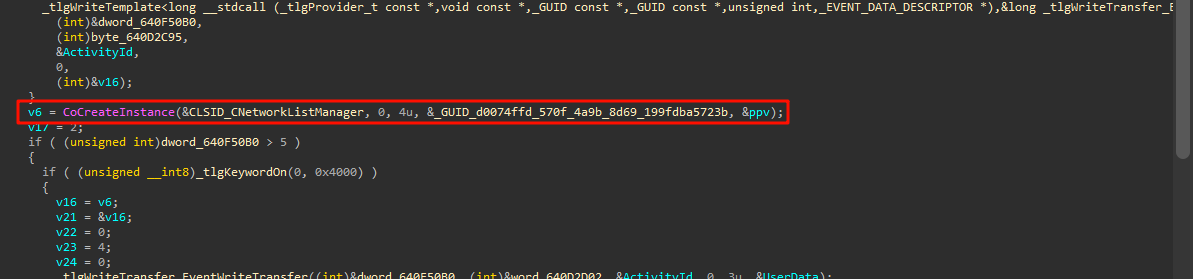

GetPrivateNetworkListManager

这里可以在 GetPrivateNetworkListManager 中看到创建的 COM 对象的 CLSID 和 IID。在注册表查询相关 COM 组件。查询结果如下所示：

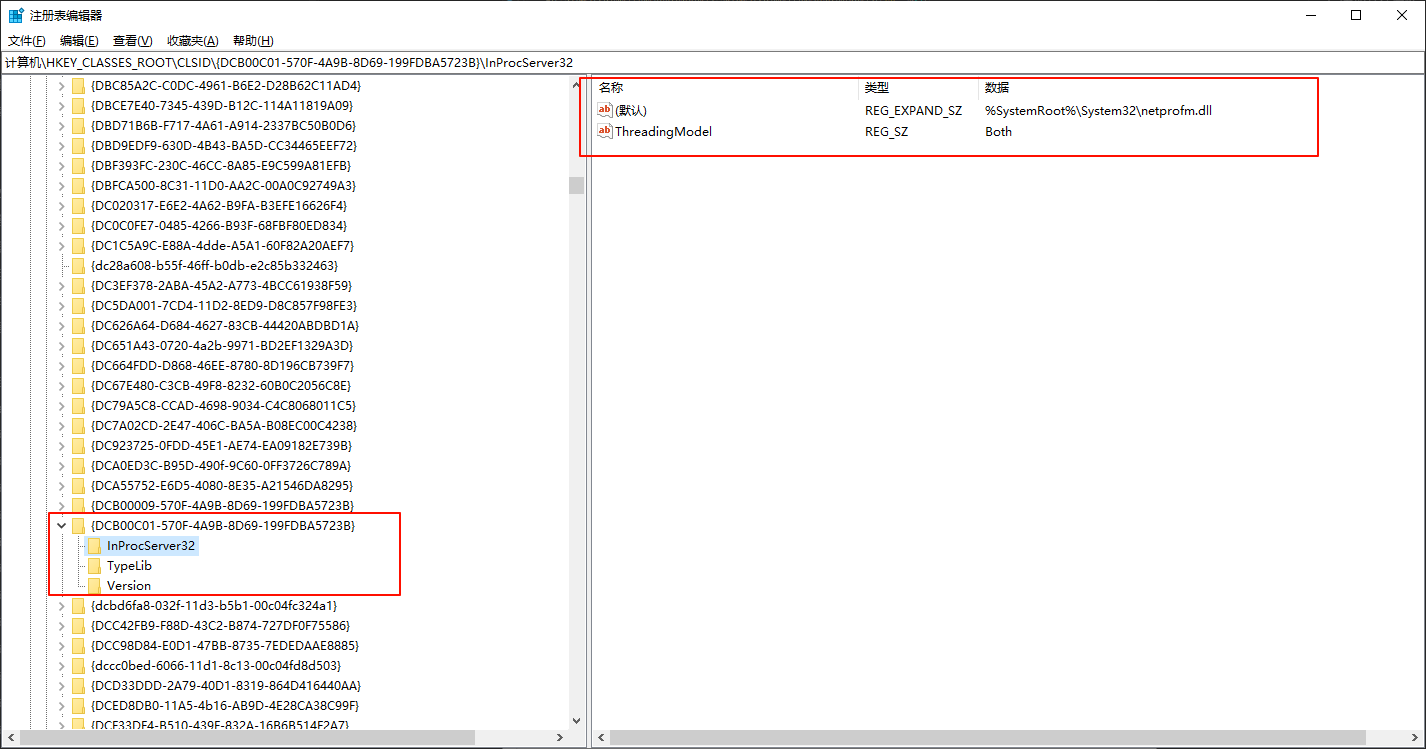

  1. 通过 CLSID 查询 com 组件的文件 注册表查询结果

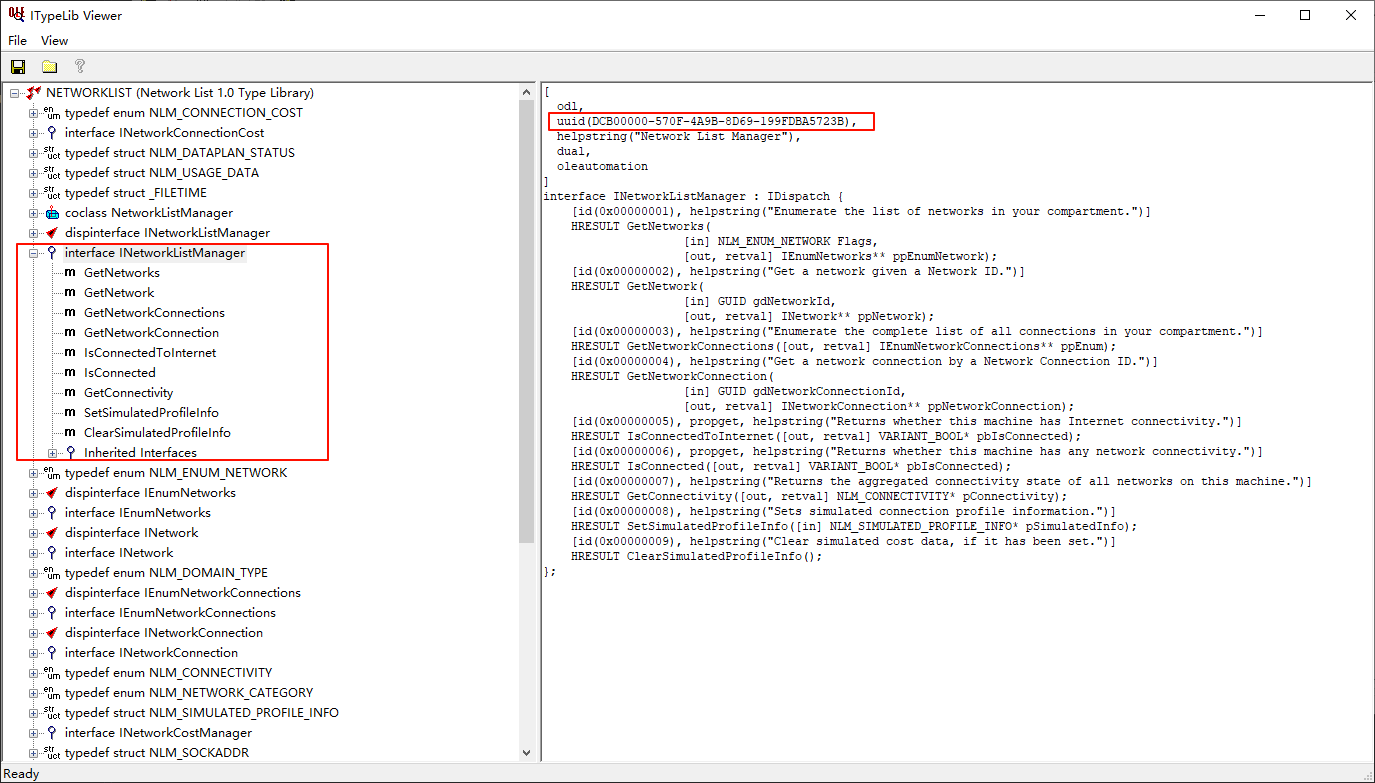

  2. 接着使用 OLEView 查看具体的接口对象，可以看到为 INetworkListManager 。 oleview

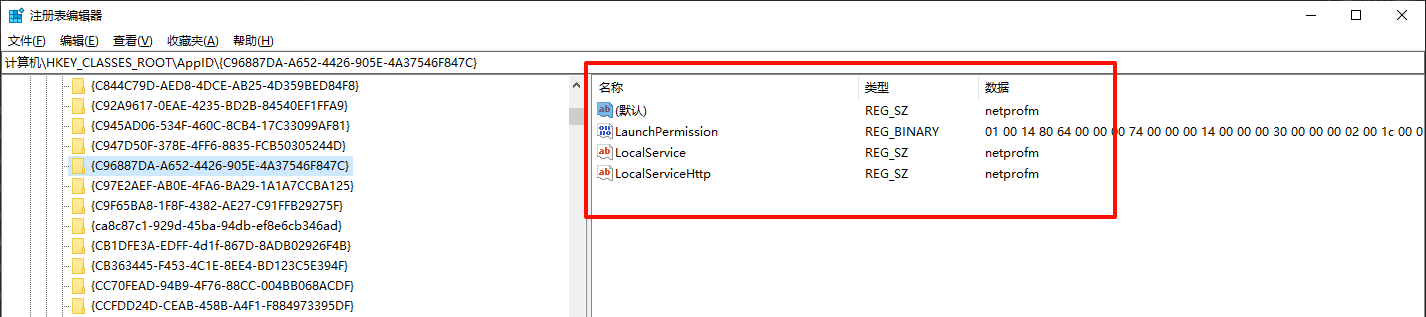

  3. 在 APPID 中查看 netprofm 注册的应用 查询APPID

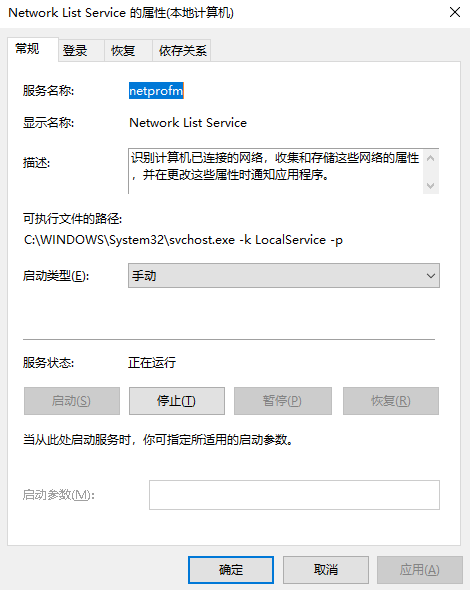

可以看到 netprofm 是作为本地服务的，服务名就是 netprofm。 netprofm 服务

分析 netprofm 服务

这里要做的就是使用 Windbg 调试，然后查看可能相关的 dll 或者接口

相关 DLL

分析思路

这里由于我第一次调试也没有什么经验，后来又大佬帮助，所以整个思路我都补充一下，尽量详细一点，这里补充下服务端调用分析思路。

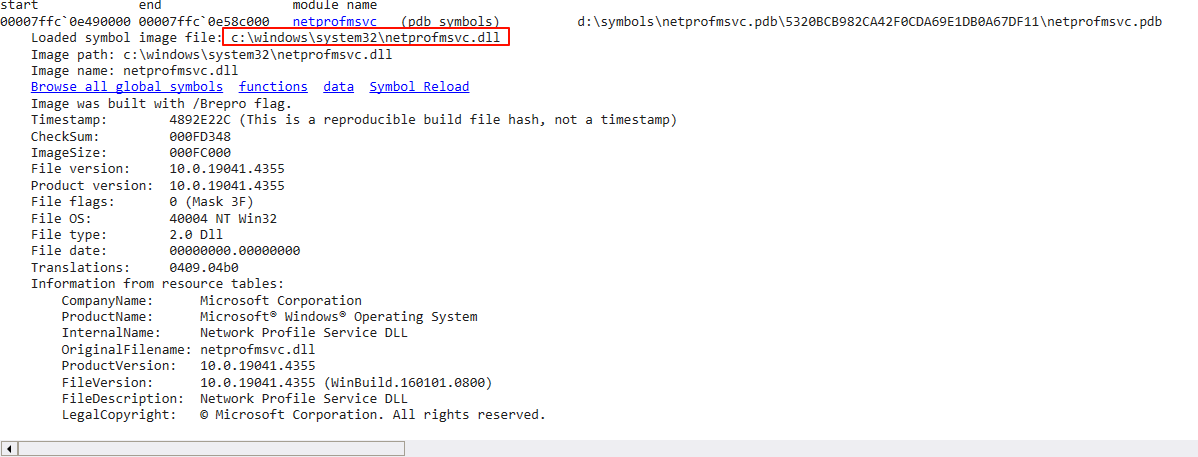

  1. 使用 windbg 调试可以看到有一个 netprofmsvc 的 dll
  2. 查看其接口都有哪些，然后在可能会被调用的接口上打断点
    x /D /f netprofmsvc!*Get*
  3. 使用客户端查询，看断点是否会触发

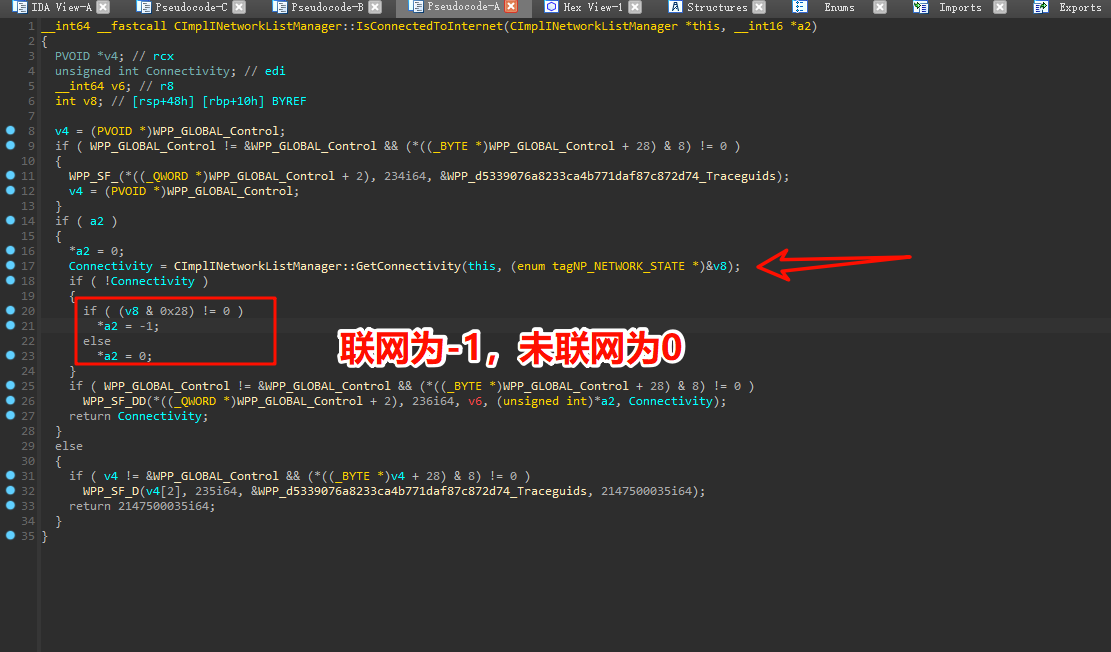

稍微看下，差不多也能猜到基本上都在 CImplINetworkListManager 类提供的接口中，打断点调试 CImplINetworkListManager::IsConnectedToInternet。剩下的就是具体的调试过程了。具体含义如下所示，

CImplINetworkListManager::GetConnectivity 往后的执行逻辑感兴趣的可以调试看看。

拓展阅读

这里补充一个查询网卡 GUID 的堆栈，主要记录拓展以下这里查询的逻辑。 调用堆栈如下所示：

[0x0]   NSI!NsiGetParameter   0xa4ee6fdee8   0x7ffc5b1b789f
[0x1]   IPHLPAPI!InternalGetBestInterface+0xcf   0xa4ee6fdef0   0x7ffc5b1b3c24
[0x2]   IPHLPAPI!GetBestInterface+0x44   0xa4ee6fdf90   0x7ffc0e4999d4
[0x3]   netprofmsvc!GetBestInterfaceGuid+0xa4   0xa4ee6fdff0   0x7ffc0e499636
[0x4]   netprofmsvc!NetworkPropertyMaps::InternalGetConnectivity+0x86   0xa4ee6fe0d0   0x7ffc0e49cd92
[0x5]   netprofmsvc!CImplINetworkListManager::GetConnectivity+0x132   0xa4ee6fe210   0x7ffc0e49626c
[0x6]   netprofmsvc!CImplINetworkListManager::IsConnectedToInternet+0x6c   0xa4ee6fe270   0x7ffc5c7fa2d3

相关知识

先调试记录一下分析过程：

  1. 添加断点，在 netprofmsvc!GetBestInterfaceGuid 之后打断点，这里主要是为了查看函数执行结果
    __int64 __fastcall GetBestInterfaceGuid(struct _GUID *_guid)

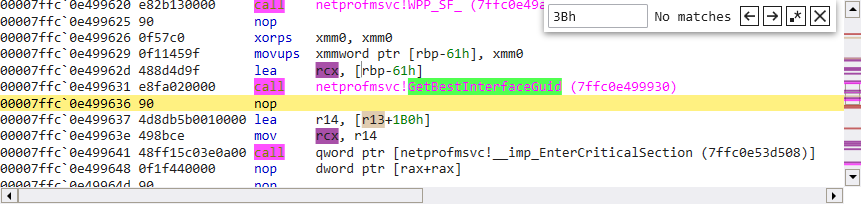

    GetBestInterfaceGuid调用处汇编代码 这里可以看到传入的参数为 rcx，指向的位置为 rbp-61h。在断点处查看这个变量即可，如下所示：
    dt ntdll!_GUID rbp-61h
    查看 GUID 查询结果 这里我们就获取到了一个网卡的 GUID 为 {a0dce93d-2e39-496c-a9df-0f894c247ef9}，下一步就是在注册表中进行查询具体的网络接口。

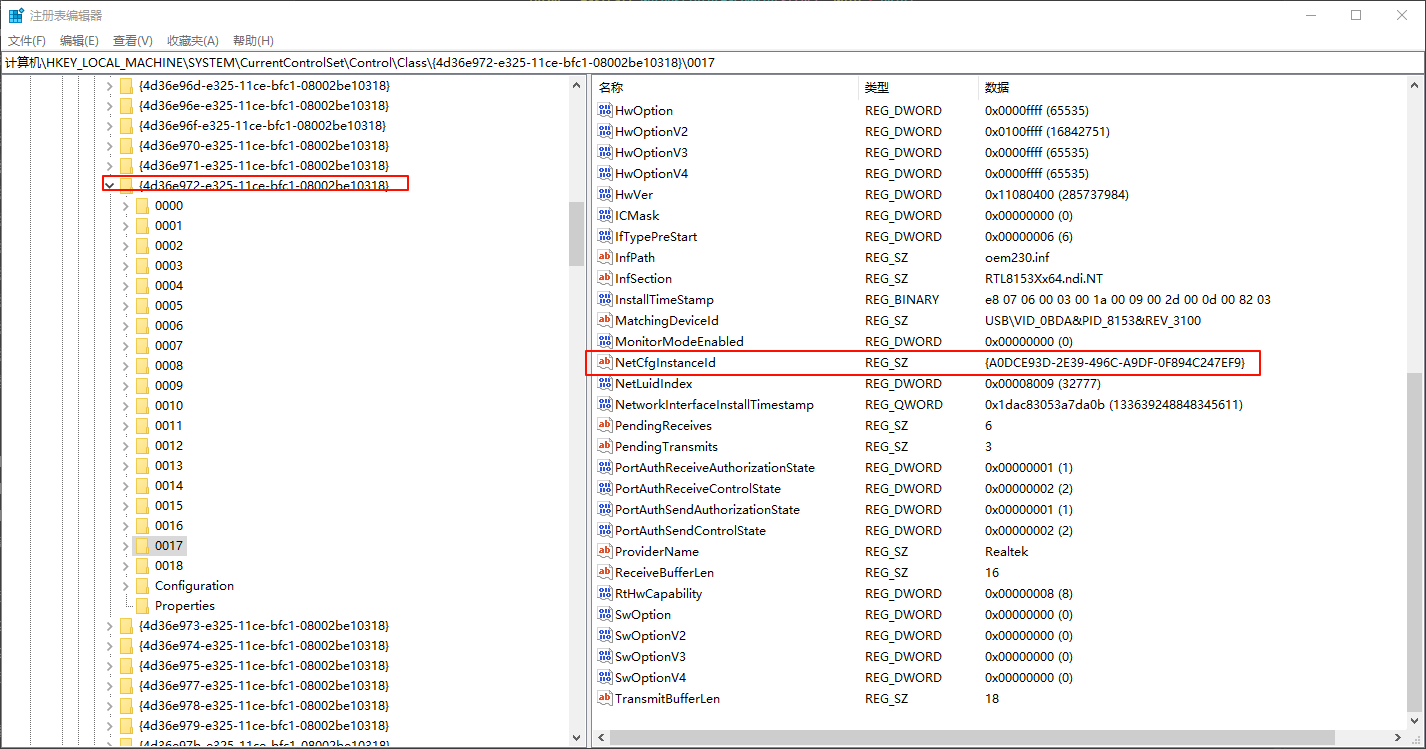

  2. 查询网卡项（这一步可以忽略） 注册表位置：计算机\HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Class\{4d36e972-e325-11ce-bfc1-08002be10318} 这个位置是固定的，需要在这个注册表项下根据第一步的 GUID 查询具体的键值项。查询结果如下所示： 注册表查询网络接口

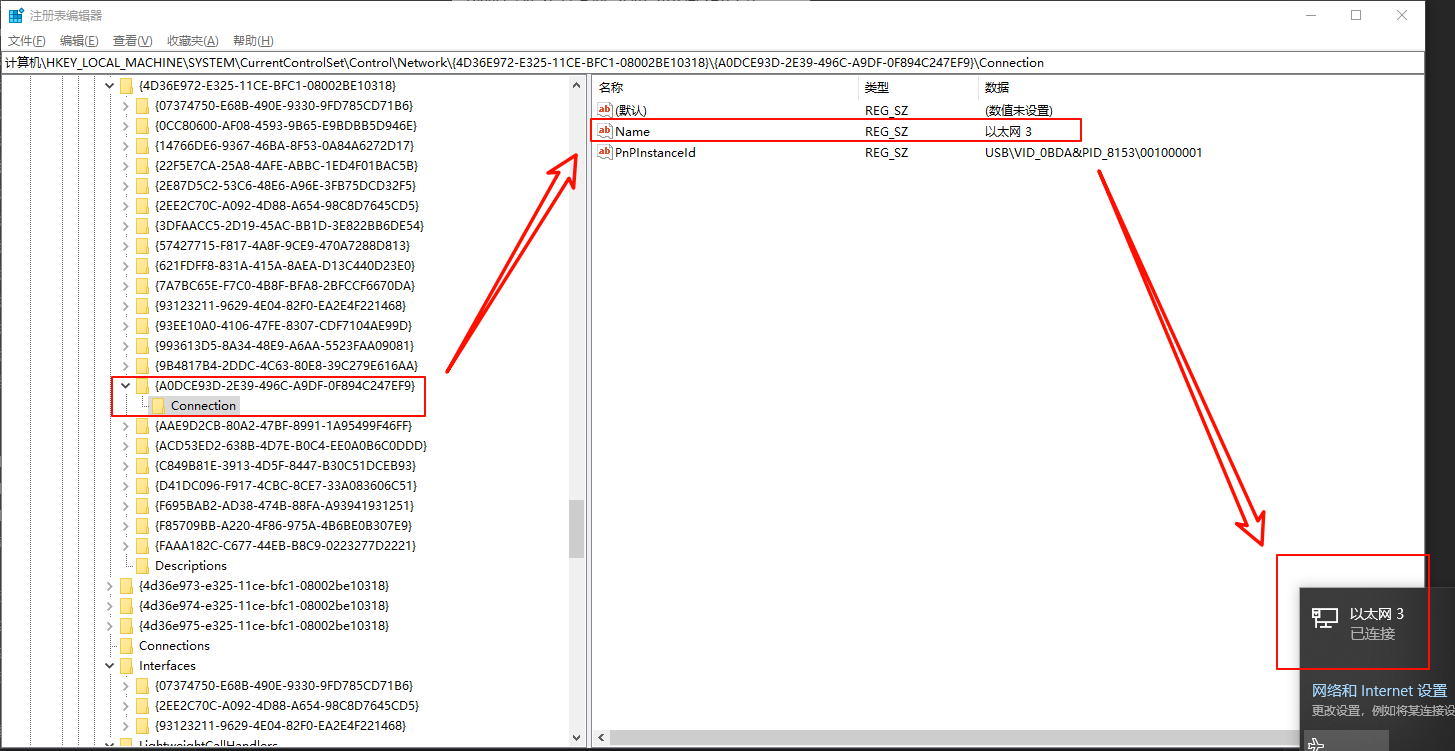

  3. 根据 GUID 查询网络适配器 注册表位置：SYSTEM\\CurrentControlSet\\Control\\Network\\{4D36E972-E325-11CE-BFC1-08002BE10318}\\{GUID} Network注册表项

补充

相关断点

bp netprofmsvc!CImplINetworkListManager::IsConnectedToInternet

bp netprofmsvc!NetworkPropertyMaps::InternalGetConnectivity

bp nsi!NsiGetParameter

bp RPCRT4!Invoke+0x73

bu RPCRT4!Invoke+0x73 "u r10"

bu RPCRT4!Invoke+0x73-5 "r ;gc"

对于 RPC 远程调用接口的查看可以参考文章： 【调试技术】各种场景下调试汇总 No newline at end of file
