【PE】PE文件结构12-TLS表

概述：TLS(TLSDirectory) 的说明和使用

0x01 TLS

TLS全称线程局部存储器，它用来保存变量或回调函数。

TLS里面的变量和回调函数都在程序入口点（AddressOfEntry）之前执行，也就是说程序在被调试时，还没有在入口点处断下来之前，TLS中的变量和回调函数就已经执行完了，所以TLS可以用作反调试之类的操作。

TLS中的变量单独存在于每个独立的线程当中，每个线程中对该变量的操作都不会影响到其他线程中的TLS变量。

TLS变量的创建方法有两种方式，分别是动态方式和静态方式，动态方法会用到TlsAlloc、TlsFree、TlsSetValue、TlsGetValue这几个函数来操作变量，静态方法会用声明__declspec (thread) int xx = 1;这样的方式来创建。需要注意的是静态创建的TLS变量不能用于DLL动态库中。

理论说的多了未免有点枯燥，先写个实例吧，说明变量和回调函数的创建，这样明白的更透彻一点。

0x02 TLS实例

__declspec (thread)int g_nNum = 0x11111111;
__declspec (thread)char g_szStr[] = "TLS g_nNum = 0x%p ...\r\n";

void NTAPI t_TlsCallBack_A(PVOID DllHandle, DWORD Reason, PVOID Red)
{
	if (DLL_THREAD_DETACH == Reason)
	{
		printf("t_TlsCallBack_A -> ThreadDetach!\r\n");
		return;
	}
}
void NTAPI t_TlsCallBack_B(PVOID DllHandle, DWORD Reason, PVOID Red)
{
	if (DLL_THREAD_DETACH == Reason)
	{
		printf("t_TlsCallBack_B -> ThreadDetach!\r\n");
		return;
	}
}

#pragma  data_seg(".CRT$XLB")
PIMAGE_TLS_CALLBACK p_thread_callback[] = {
	t_TlsCallBack_A,
	t_TlsCallBack_B,
	NULL
};
#pragma  data_seg()

DWORD WINAPI t_ThreadFun(PVOID pParam)
{
	printf("t_Thread ->   first printf:");
	printf(g_szStr, g_nNum);
	g_nNum = 0x2222222;
	printf("t_Thread -> second printf:");
	printf(g_szStr, g_nNum);
	return 0;
}
int _tmain()
{
	printf("_tmain -> TlsDemo.exe is running...\r\n\r\n");

	CreateThread(NULL, 0, t_ThreadFun, NULL, 0, 0);
	Sleep(100);
	printf("\r\n");
	CreateThread(NULL, 0, t_ThreadFun, NULL, 0, 0);

	system("pause");

	return 0;
}

首先我们看注册TLS变量的方式，本例子使用的是静态方法也就是__declspec (thread)int xx = 1;这样的方式来创建，而注册回调函数相对比较麻烦点，我们要声明一个#pragma data_seg(“.CRT$XLB”)这样的宏定义将回调函数包起来，CRT表明使用C RunTime机制，X表示标识名随机，L表示TLS callback section，B可以是B-Y之间任意的字母。

我们还看见回调函数会在线程被终止时调用，并且调用的顺序跟注册回调函数时相关，其实回调函数不止会在线程终止时调用，还有以下几种情况会被调用。

具体的参见代码吧，打印结果如下：

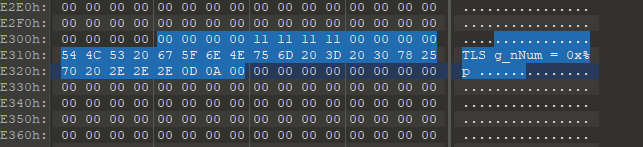

可以看见两个线程对g_nNum的操作其实是互不影响的，在程序运行到入口点之前，g_nNum已经被初始化了，以后每开辟一条新的线程，系统都会拷贝一份TLS变量的副本到该线程中。

0x03 TLS 解析

接下来对TLS在PE文件中的结构进行解析。TLS在PE中数据目录表的第10位。

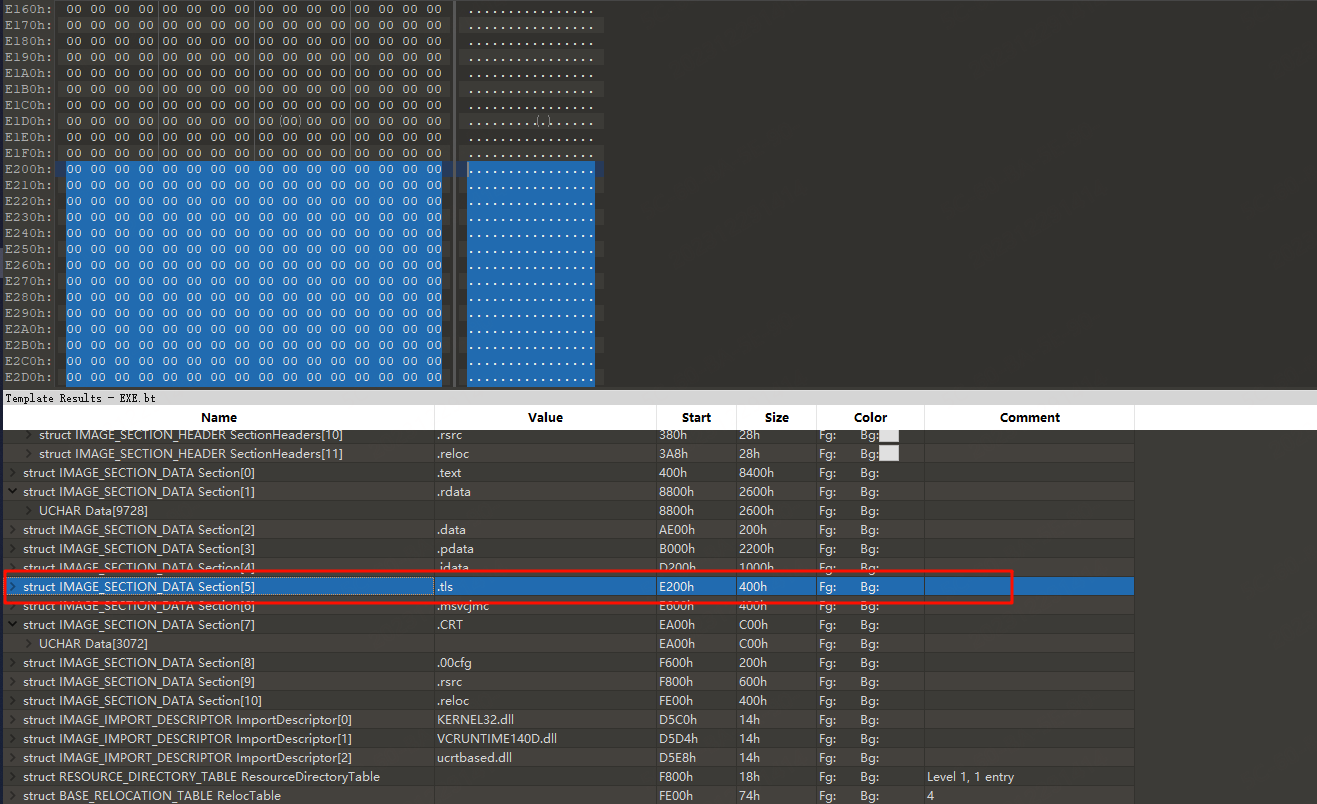

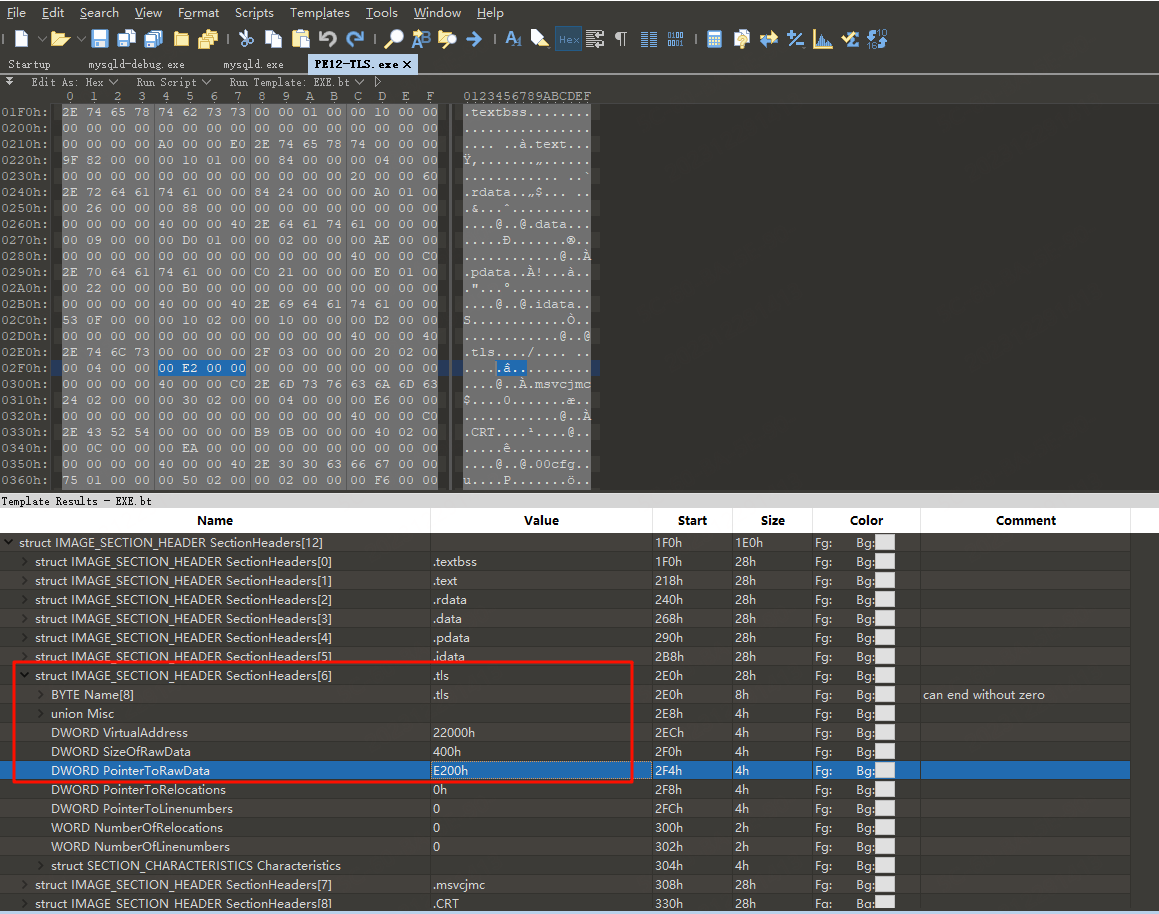

通常一个包含了TLS表的程序，它就会拥有.tls段，这个段里面保存了变量和回调函数的数据，但是TLS表本身的结构体一般存在于.rdata段内。本文的例子程序的TLS表RVA是0x2200，通过转换为offset得到0x1000,我们到0x1000处看看十六进制再对比结构体字段就可以解析出TLS表了。

typedef struct _IMAGE_TLS_DIRECTORY32
{
    DWORD   StartAddressOfRawData;
    DWORD   EndAddressOfRawData;
    PDWORD  AddressOfIndex;
    PIMAGE_TLS_CALLBACK *AddressOfCallBacks;
    DWORD   SizeOfZeroFill;
    DWORD   Characteristics;
} IMAGE_TLS_DIRECTORY32

以上述代码为例：编译 x64-debug 版本后分析如下所示：
