前言

windows RPC 是常用的远程调用，有关 rpc 的使用可以在本博客中搜索 RPC 关键字查看相关使用。或者直接查看 RPC 标签。RPC 工具也可以使用开源 RPCView。

RPC 及相关工具

RpcView 是一款非常棒的 Rpc 工具，非常有助于我们在分析调试过程中查看 Rpc 的相关信息。如果你需要调试 RPC 过程，那么这个工具可以是你的得力帮手。

简单使用

可以看到 RpcView 可以看到 RPC 进程使用的协议 ncacn_np ，以及 ncacn_np 协议对应的管道名 \\pipe\\hello。那本次调试的目标就是对标 RpcView。在 windbg 中可以查看一个进程 RPC 详细详细。

调试步骤

使用微软官方的 dbgrpc.exe

rpc 调试主要用到的 windows kits 中带的文件 dbgrpc.exe。详见微软官方文档使用 DbgRpc 工具 - Windows drivers | Microsoft Learn

使用 Windbg

参考 StackOver Flow 上的那个回答，正式开始对 RPC 的调试。

调试环境

使用 Win11，自己写一个 Demo 用来调试。例如 Github 的 MasqueradePEBtoCopyFile。

windbg 调试获取 RPC 接口 GUID

首先说明下原理，RPC 客户端进程最终都会调用到 NdrClientCall2 这个接口。

这里补充下这个函数的一个调用，从 NdrClientCall4 调用

可以看到第一个参数为 PMIDL_STUB_DESC

CLIENT_CALL_RETURN NdrClientCall4(PMIDL_STUB_DESC pStubDescriptor, PFORMAT_STRING pFormat, ...)
{
  va_list va; // [esp+10h] [ebp+10h] BYREF

  va_start(va, pFormat);
  return NdrClientCall2(pStubDescriptor, pFormat, va);
}

在 windbg 中添加断点并触发
```
bp RPCRT4!NdrClientCall2
```

断点触发后，查看入参

0:000> .echo "Arguments:"; dds esp L5
Arguments:
00fcd930  752a7174 RPCRT4!NdrClientCall4+0x14
00fcd934  74d81b98 combase!ILocalObjectExporter_StubDesc
00fcd938  74db86fa combase!lclor__MIDL_ProcFormatString+0x2
00fcd93c  00fcd950
00fcd940  00fcdf58

其中第一个参数为 74d81b98

查看第一个参数，输出如下所示，RPC 相关的信息都保存在了 RpcInterfaceInformation 成员，其对应的结构体为 RPC_CLIENT_INTERFACE

0:000> dt combase!ILocalObjectExporter_StubDesc 74d81b98
   +0x000 RpcInterfaceInformation : 0x74db86b0 Void
   +0x004 pfnAllocate      : 0x74e851b0     void*  combase!MIDL_user_allocate+0
   +0x008 pfnFree          : 0x74eaa150     void  combase!MIDL_user_free+0
   +0x00c IMPLICIT_HANDLE_INFO : <unnamed-tag>
   +0x010 apfnNdrRundownRoutines : (null)
   +0x014 aGenericBindingRoutinePairs : (null)
   +0x018 apfnExprEval     : (null)
   +0x01c aXmitQuintuple   : (null)
   +0x020 pFormatTypes     : 0x74dc56ba  ""
   +0x024 fCheckBounds     : 0n1
   +0x028 Version          : 0xa000c
   +0x02c pMallocFreeStruct : (null)
   +0x030 MIDLVersion      : 0n134283892
   +0x034 CommFaultOffsets : 0x74dc5684 _COMM_FAULT_OFFSETS
   +0x038 aUserMarshalQuadruple : 0x74d86894 _USER_MARSHAL_ROUTINE_QUADRUPLE
   +0x03c NotifyRoutineTable : (null)
   +0x040 mFlags           : 1
   +0x044 CsRoutineTables  : (null)
   +0x048 ProxyServerInfo  : (null)
   +0x04c pExprInfo        : 0x74d86b58 _NDR_EXPR_DESC

查看 RpcInterfaceInformation，到这里就看到了保存接口信息的成员变量，其对应的结构体为 _RPC_SYNTAX_IDENTIFIER

0:000> dt RPC_CLIENT_INTERFACE 0x74db86b0
combase!RPC_CLIENT_INTERFACE
   +0x000 Length           : 0x44
   +0x004 InterfaceId      : _RPC_SYNTAX_IDENTIFIER
   +0x018 TransferSyntax   : _RPC_SYNTAX_IDENTIFIER
   +0x02c DispatchTable    : (null)
   +0x030 RpcProtseqEndpointCount : 0
   +0x034 RpcProtseqEndpoint : (null)
   +0x038 Reserved         : 0
   +0x03c InterpreterInfo  : (null)
   +0x040 Flags            : 0

查看接口 GUID，可以看到接口 GUID 为 {E60C73E6-88F9-11CF-9AF1-0020AF6E72F4}

0:000> dx -r1 (*((combase!_RPC_SYNTAX_IDENTIFIER *)0x74db86b4))
(*((combase!_RPC_SYNTAX_IDENTIFIER *)0x74db86b4))                 [Type: _RPC_SYNTAX_IDENTIFIER]
    [+0x000] SyntaxGUID       : {E60C73E6-88F9-11CF-9AF1-0020AF6E72F4} [Type: _GUID]
    [+0x010] SyntaxVersion    [Type: _RPC_VERSION]

使用 RpcView 查看接口

如果是 32 位的 RPC，则需要用 RpcView32，如果是 64 位的 RPC，就用 RpcView64。

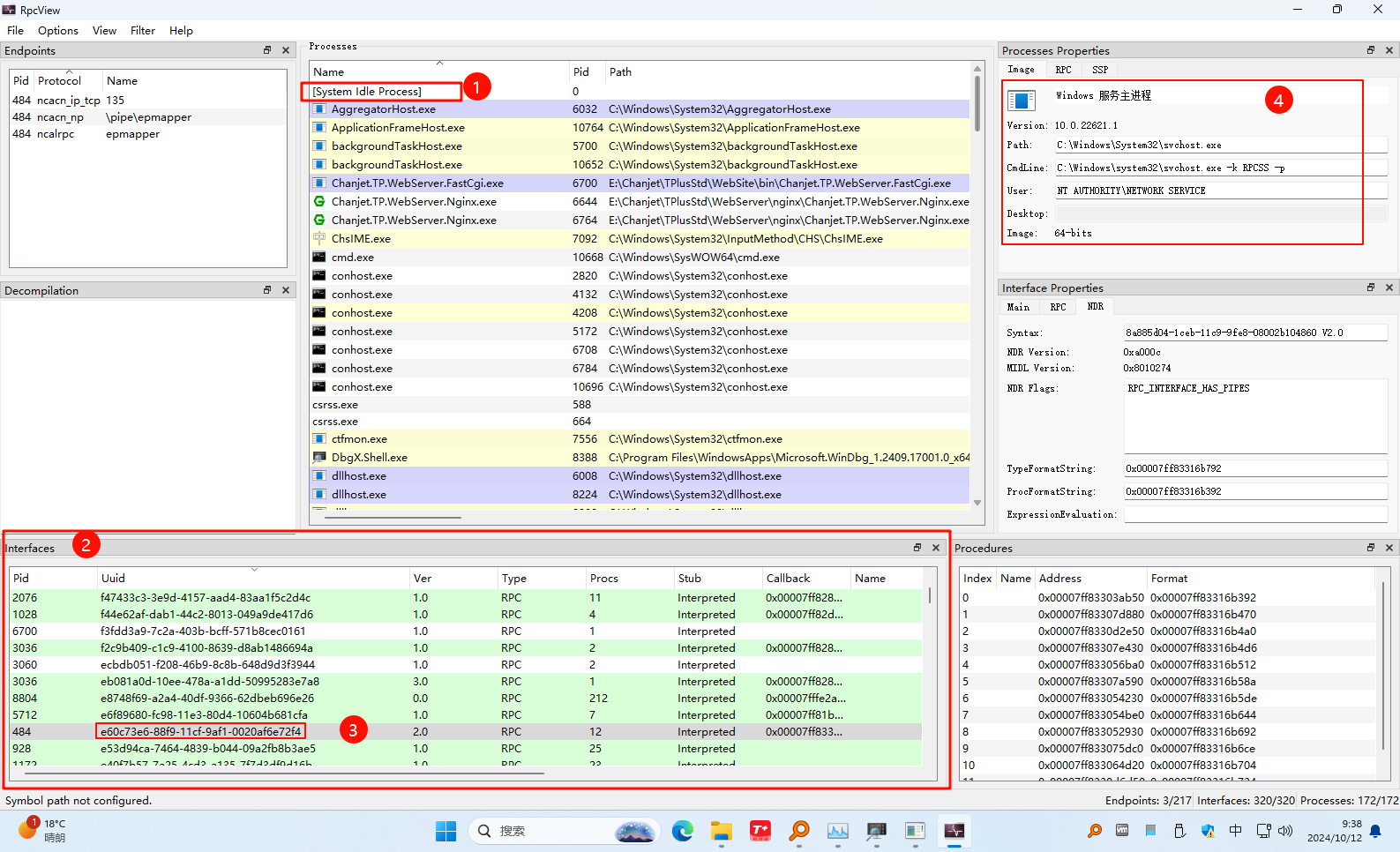

使用 RpcView 查找接口的流程如下图所示，可以看到当前 RPC Client 请求的服务端为 RPCSS。

查看调用的函数

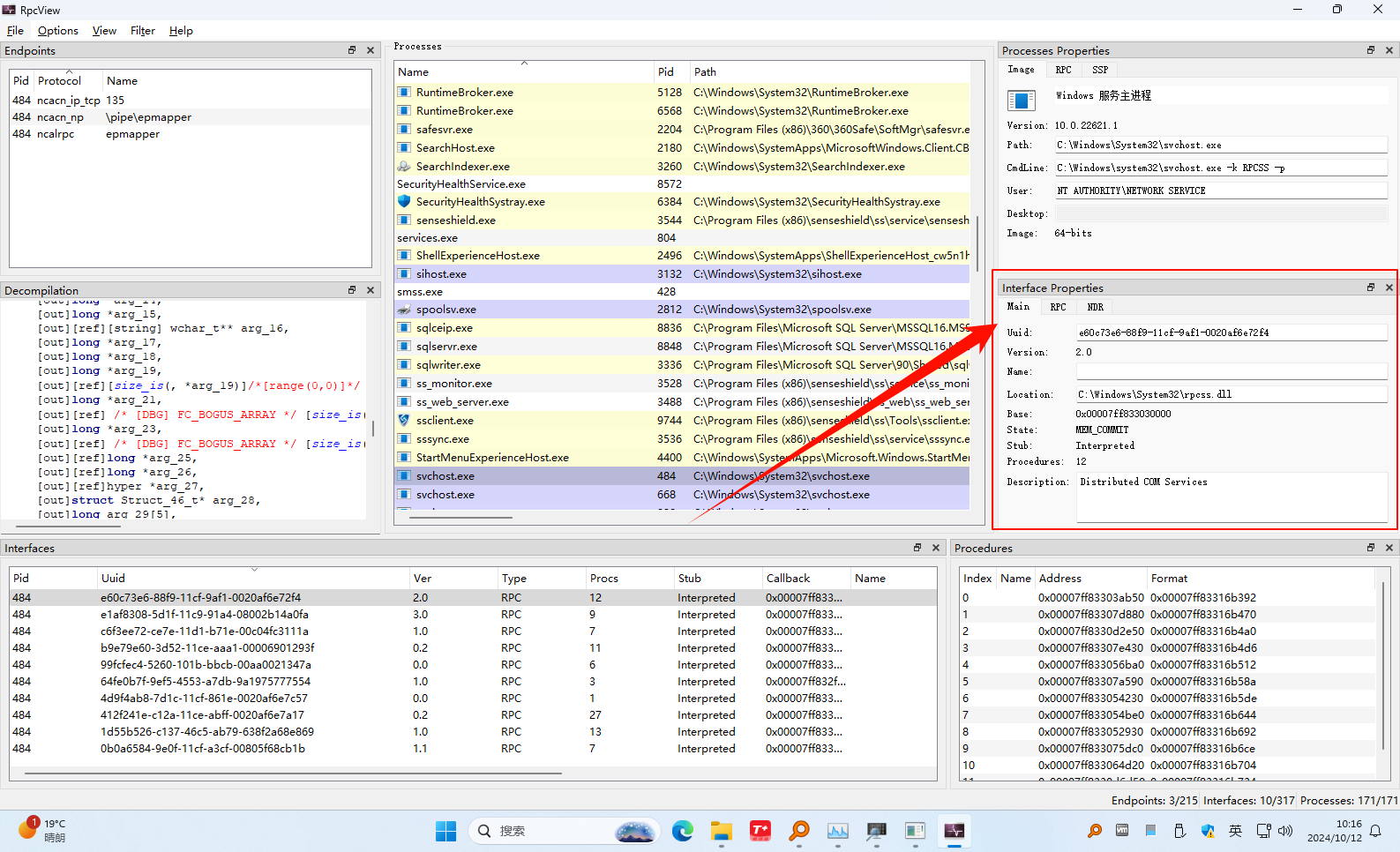

这里补充下上图中 Interface Properties 的部分

到这里可以看到主要调用的 dll 为 rpcss.dll。如果我们还要继续查明调用的是哪个接口，那可以继续看 NdrClientCall2 的第二个参数。

第二个参数的结构体如下所示：

typedef struct _NDR_PROC_HEADER_RPC
{
    unsigned char handle_type;
    unsigned char Oi_flags;

    /*
     * RPCF_Idempotent = 0x0001 - [idempotent] MIDL attribute
     * RPCF_Broadcast = 0x0002 - [broadcast] MIDL attribute
     * RPCF_Maybe = 0x0004 - [maybe] MIDL attribute
     * Reserved = 0x0008 - 0x0080
     * RPCF_Message = 0x0100 - [message] MIDL attribute
     * Reserved = 0x0200 - 0x1000
     * RPCF_InputSynchronous = 0x2000 - unknown
     * RPCF_Asynchronous = 0x4000 - [async] MIDL attribute
     * Reserved = 0x8000
     */
    unsigned int rpc_flags;
    unsigned short proc_num;
    unsigned short stack_size;

} NDR_PROC_HEADER_RPC;

查看第二个参数 pFormat

0:000> dt combase!lclor__MIDL_ProcFormatString 74db86fa
   +0x000 Pad              : 0n26624
   +0x002 Format           : [961]  ""

0:000> db 74db86fa
74db86fa  00 68 00 00 00 00 00 00-84 00 32 00 00 00 16 00  .h........2.....
74db870a  5c 02 47 20 08 43 01 00-00 00 00 00 0b 00 04 00  \.G .C..........

在 Win11 上该结构体应该是有改动的，不过大致参考一下 StackOver Flow 上的分析

# StackOver Flow 上的结构体对照
00 48 00 00 00 00 06 00-4c 00 30 40 00 00 00 00 ...
handle_type = 0x00
Oi_flags    = 0x48
rpc_flags   = 0x00000000
proc_num    = 0x0006
stack_size  = 0x004C

本次数据：

00 68 00 00 00 00 00 00-84 00 32 00 00 00 16 00
handle_type = 0x00
Oi_flags    = 0x68
rpc_flags   = 0x00000000
proc_num    = 0x0000
stack_size  = 0x0084

可以看到调用的 proc_num 为 0

查看调用参数这里可以看到调用的函数地址为 0x00007ff83303ab50，注意这个地址是该函数在当前进程中的地址，实际在 DLL 中的偏移地址还需要减去加载地址。实际上在 RpcView 左侧 Interface Properties 窗口的 Main 栏中就有 DLL 的 Base 基址。不用别的软件再看 DLL 基址了。下面这步有点多余。
查看实际偏移查看进程加载 rpcss.dll 的地址：可以看到 load Address 的值为：0x00007FF833030000，实际偏移为：0xab50
使用 IDA 查看 rpcss.dll 相关偏移处的内容：

ab50 处的内容

.text:000000018000AB50 ; __int64 __fastcall Connect(void *, unsigned __int16 *, unsigned __int16 *, struct __MIDL_ILocalObjectExporter_0001 *, unsigned int, unsigned __int16, volatile signed __int32 **, _DWORD *, LPVOID *, _QWORD *, unsigned int, unsigned __int64 *, unsigned int *, _DWORD *, _DWORD *, _DWORD *, unsigned __int16 **, _DWORD *, _DWORD *, unsigned int *, unsigned __int16 **, unsigned int *, struct __MIDL_ILocalObjectExporter_0002 **, unsigned int *, struct _GUID **, _DWORD *, DWORD *, __int64 *, _OWORD *, unsigned int *, _DWORD *, _QWORD *)

可以看到调用的 Connect 函数。

到此，一次完整的调用就被展现出来了。在被调用看到的堆栈如下所示：

[0x0]   rpcss!_Connect   0x3d23efeb48   0x7ffe6730b4b3
[0x1]   RPCRT4!Invoke+0x73   0x3d23efeb50   0x7ffe6730a282
[0x2]   RPCRT4!NdrStubCall2Heap+0x342   0x3d23efec90   0x7ffe672ae1ca
[0x3]   RPCRT4!NdrStubCall2+0x3a   0x3d23efef20   0x7ffe672edfda
[0x4]   RPCRT4!NdrServerCall2+0x1a   0x3d23efef50   0x7ffe672e9188
[0x5]   RPCRT4!DispatchToStubInCNoAvrf+0x18   0x3d23efef80   0x7ffe672ca3a6
[0x6]   RPCRT4!RPC_INTERFACE::DispatchToStubWorker+0x1a6   0x3d23efefd0   0x7ffe672c9cf8
[0x7]   RPCRT4!RPC_INTERFACE::DispatchToStub+0xf8   0x3d23eff0b0   0x7ffe672d74bf
[0x8]   RPCRT4!LRPC_SCALL::DispatchRequest+0x31f   0x3d23eff120   0x7ffe672d68c8
[0x9]   RPCRT4!LRPC_SCALL::HandleRequest+0x7f8   0x3d23eff1f0   0x7ffe672d5eb1
[0xa]   RPCRT4!LRPC_ADDRESS::HandleRequest+0x341   0x3d23eff300   0x7ffe672d591e
[0xb]   RPCRT4!LRPC_ADDRESS::ProcessIO+0x89e   0x3d23eff3a0   0x7ffe672da032
[0xc]   RPCRT4!LrpcIoComplete+0xc2   0x3d23eff4e0   0x7ffe68170330
[0xd]   ntdll!TppAlpcpExecuteCallback+0x260   0x3d23eff580   0x7ffe681a2f86
[0xe]   ntdll!TppWorkerThread+0x456   0x3d23eff600   0x7ffe670a7344
[0xf]   KERNEL32!BaseThreadInitThunk+0x14   0x3d23eff900   0x7ffe681a26b1
[0x10]   ntdll!RtlUserThreadStart+0x21   0x3d23eff930   0x0

StackOver Flow 真是非常有含金量。尽管在之前的学习了解 RPC 过程中已经有观察到 RpcInterfaceInformation 这个关键变量。如 RPCCraft 中甚至已经对该结构体详细说明，但是由于对 NdrClientCall 的调试不够到位，遂一直没有头绪。这次调试也算是了解到了 RPC 的一些关键调用。

Command 断点

RPC 客户端

在 NdrClientCall2 添加命令断点查看 RPC 调用信息

.echo "PMIDL_STUB_DESC:"; dt combase!ILocalObjectExporter_StubDesc ebp+8

.echo "RPC_CLIENT_INTERFACE:"; dt RPC_CLIENT_INTERFACE ebp+8

# 可以直接查看调用的 RPC GUID, 64位下寄存器为 rcx
k;.echo "_RPC_SYNTAX_IDENTIFIER:";r $t0=poi(ebp+8); r $t1=poi(@$t0); r @$t1; dx -r1 (*((wintypes!_RPC_SYNTAX_IDENTIFIER *)(@$t1+4)))

使用示例，断点触发时，会直接打印相关信息，但是必须是从 NdrClientCall4 函数调用过去的才可以，从 combase 调用过去的是从过 eax 传参：

0:000> g
_RPC_SYNTAX_IDENTIFIER:
(*((wintypes!_RPC_SYNTAX_IDENTIFIER *)(@$t0+4)))                 [Type: _RPC_SYNTAX_IDENTIFIER]
    [+0x000] SyntaxGUID       : {758C49AA-0000-0000-48DE-FC0000080000} [Type: _GUID]
    [+0x010] SyntaxVersion    [Type: _RPC_VERSION]
eax=00fcdda0 ebx=00fcdf74 ecx=00fcddc4 edx=00000000 esi=00fcde24 edi=00fcdfb8
eip=752a5ee0 esp=00fcdd80 ebp=00fcdd90 iopl=0         nv up ei pl nz ac po cy
cs=0023  ss=002b  ds=002b  es=002b  fs=0053  gs=002b             efl=00000213
RPCRT4!NdrClientCall2:
752a5ee0 8bff            mov     edi,edi

GUID 对应的 RPC 不存在？

32 位和 64 位的都看看

RPC 服务端

查看被调用接口

bu RPCRT4!Invoke+0x73-2d ".echo "RPCRT4!Invoke Call:";u r10 l5;gc"

附录

NdrClientCall2 分析脚本

dbgtools.js

如何使用

# 加载脚本
.scriptload dbgtools.js

# 运行命令提示
!dbgtools

查看 RPC 发起的客户端

相关逻辑可以看，精准的偏移在 LRPC_SCALL::InquireCallAttributes 这个函数里面可以找找

# 查看 TEB
dt _TEB 000000e9a8494000


# 查看 ReservedForNtRpc 参数
?  0xababa91c`929beb5e ^ ababababdededede

0: kd> ?  0xababa91c`929beb5e ^ ababababdededede
Evaluate expression: 2986281874816 = 000002b7`4c453580
0: kd> dq  000002b7`4c453580
000002b7`4c453580  ffffffff`00000000 00000000`0000115c
000002b7`4c453590  00000000`00001ad8 00000000`00001150
000002b7`4c4535a0  000002b7`4c5db0b0 00000000`00000000
000002b7`4c4535b0  00000000`00000085 00000000`00000000
000002b7`4c4535c0  00000000`00000000 00000000`00000000
000002b7`4c4535d0  00000000`00000000 000000e9`a8eff100
000002b7`4c4535e0  35dc7173`00000000 00000000`00000000
000002b7`4c4535f0  00000000`00000000 5a33d201`00000030
0: kd> dq 002b7`4c5db0b0
000002b7`4c5db0b0  00007ffb`a3931978 00002000`89abcdef
000002b7`4c5db0c0  00000000`00000001 00000000`00000000
000002b7`4c5db0d0  000002b7`4c825040 00000000`00000000
000002b7`4c5db0e0  00000000`00000000 000002b7`4bc225c0
000002b7`4c5db0f0  000002b7`4c5cfab0 00000006`00000008
000002b7`4c5db100  000002b7`4bcb9b00 000002b7`4c560a80
000002b7`4c5db110  000002b7`4c4e61c0 000002b7`4c5d4d80
000002b7`4c5db120  00000000`00000001 000002b7`4c5db140
0: kd> dqs 002b7`4c5db0b0
